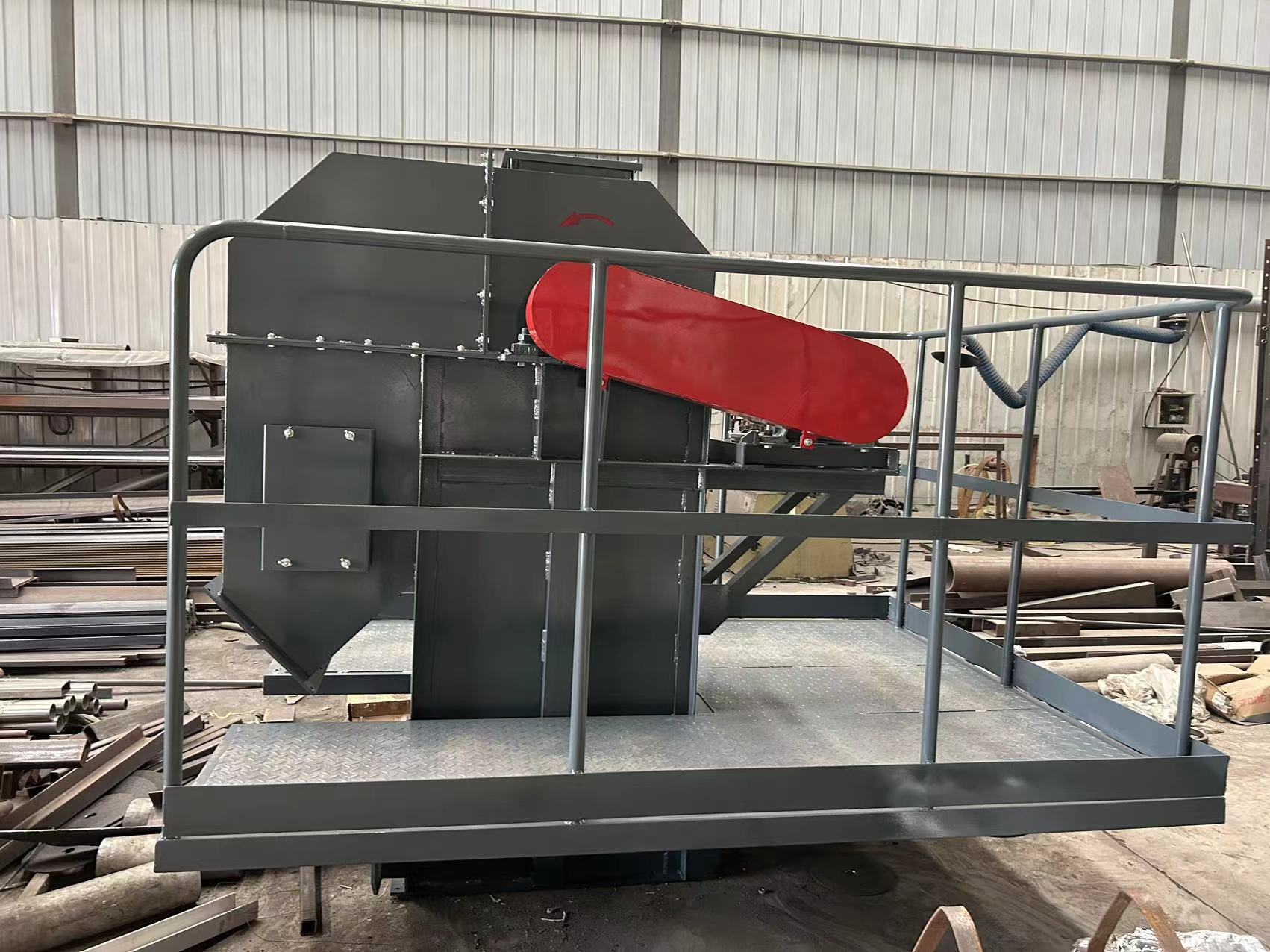

TD带式提升机介绍。

TD 带式提升机是一种广泛应用于垂直输送粉状、粒状及小块状物料的连续输送设备。以下是关于 TD 带式提升机的介绍： 一、结构组成 1. 驱动装置：   - 通常由电动机、减速器、联轴器等组成，为提升机提供动力。电动机的功率根据提升物料的重量、提升高度和输送量等因素确定。   - 减速器用于降低电动机的转速，增加扭矩，以满足提升机的工作要求。联轴器则连接电动机和减速器，确保动力的平稳传递。 2. 滚筒：   - 包括传动滚筒和改向滚筒。传动滚筒是提升机的主动滚筒，通过与输送带之间的摩擦力驱动输送带运行。改向滚筒用于改变输送带的运行方向，使输送带形成封闭的环形。   - 滚筒通常采用铸钢或焊接结构，表面覆盖橡胶或陶瓷等耐磨材料，以提高滚筒的耐磨性和使用寿命。 3. 输送带：   - 是提升机的重要组成部分，用于承载和输送物料。输送带一般采用橡胶带、塑料带或钢丝绳芯输送带等，根据输送物料的特性和工作环境选择合适的输送带类型。   - 橡胶带具有弹性好、耐磨、耐冲击等特点，适用于输送块状、粒状物料；塑料带具有重量轻、耐腐蚀、成本低等优点，适用于输送食品、医药等行业的物料；钢丝绳芯输送带强度高、伸长率小，适用于长距离、大运量的输送。 4. 张紧装置：   - 用于保持输送带的张力，防止输送带打滑。张紧装置一般采用螺旋张紧、重锤张紧或液压张紧等方式。   - 螺旋张紧装置结构简单，操作方便，但张紧力较小，适用于小型提升机；重锤张紧装置通过重锤的重力作用来张紧输送带，张紧力较大，适用于中型提升机；液压张紧装置可以自动调节张紧力，适用于大型提升机。 5. 料斗：   - 安装在输送带上，用于装载物料。料斗的形状和尺寸根据输送物料的特性和输送量确定，一般有深斗、浅斗和鳞斗等类型。   - 深斗适用于输送干燥、松散的粉状或粒状物料；浅斗适用于输送潮湿、易结块的物料；鳞斗适用于输送大块状物料。 6. 机架：   - 是提升机的支撑结构，由槽钢、角钢等型材焊接而成。机架的强度和稳定性直接影响提升机的运行安全和可靠性。   - 机架的设计应考虑提升机的安装、维护和检修等因素，便于操作和维护。 7. 保护装置：   - 为了确保提升机的安全运行，通常配备有各种保护装置，如跑偏开关、打滑检测器、料位计、防逆转装置等。   - 跑偏开关用于检测输送带的跑偏情况，当输送带跑偏超过一定范围时，发出报警信号并自动停机；打滑检测器用于检测输送带与传动滚筒之间的打滑情况，当打滑超过一定值时，发出报警信号并自动停机；料位计用于检测料斗内的物料高度，当料斗内物料满时，发出信号控制进料装置停止进料；防逆转装置用于防止提升机在停机时发生逆转。 二、工作原理TD 带式提升机的工作原理是：电动机通过减速器带动传动滚筒旋转，传动滚筒与输送带之间产生摩擦力，从而驱动输送带运行。物料由进料口进入提升机的料斗，随着输送带的上升被输送到高处，然后从出料口卸出。 在提升过程中，输送带依靠张紧装置保持一定的张力，以确保与传动滚筒之间有足够的摩擦力。同时，保护装置实时监测提升机的运行状态，一旦发现异常情况，立即发出报警信号并自动停机，以保证提升机的安全运行。 三、主要特点 1. 输送能力大：TD 带式提升机可以输送大量的物料，输送量可根据用户需求进行设计， 可达数千立方米每小时。 2. 提升高度高：提升高度可以达到数十米甚至上百米，能够满足不同高度的输送要求。 3. 运行平稳可靠：输送带运行平稳，无噪音，可靠性高，能够长时间连续运行。 4. 结构简单：TD 带式提升机的结构相对简单，易于安装、维护和检修。 5. 适用范围广：可以输送各种粉状、粒状及小块状物料，如煤炭、矿石、水泥、粮食等，适用于矿山、冶金、化工、建材、粮食等行业。 四、应用场景 1. 矿山行业：用于输送矿石、煤炭等物料，将物料从矿井底部提升到地面。 2. 冶金行业：用于输送烧结矿、焦炭等物料，在炼铁、炼钢等生产过程中起到重要的输送作用。 3. 化工行业：用于输送化工原料、成品等物料，满足化工生产的物料输送需求。 4. 建材行业：用于输送水泥、砂石等物料，在水泥生产、建筑施工等方面发挥重要作用。 5. 粮食行业：用于输送粮食、饲料等物料，提高粮食储存和加工的效率。
